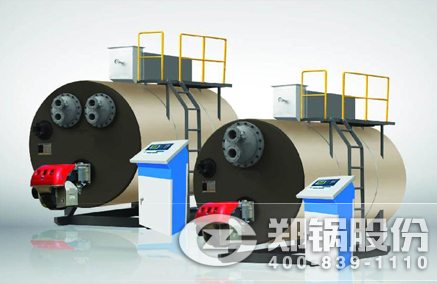

燃气真空热水锅炉的下半部结构与普通锅炉一样，，，，，，由燃烧室与传热管组成；；；；；；；其下半部装有热媒介（炉水），，，，，，上部为真空汽室，，，，，，其中插入了U型管（或直管型）热交换器。。。。。。。。由于锅炉整体是在负压状态下运行，，，，，，故绝对安全。。。。。。。。炉内的热媒介（炉水），，，，，，在锅炉运行的全过程中，，，，，，不进、不出、不增、不减，，，，，，只封闭在锅炉的真空室内，，，，，，在锅炉的传热管与热交换器之间传递热量。。。。。。。。炉内的热媒介是完全脱氧的纯净水，，，，，，无腐蚀，，，，，，无水垢，，，，，，使锅炉寿命长达20多年甚至更长。。。。。。。。综上所述，，，，，，具有如此性能的锅炉，，，，，，其自然的发展趋势就是替代传统的锅筒式与锅壳式锅炉。。。。。。。。

产品用途：

该炉可供应不同温度、不同用途的热水，，，，，，如中央空调用水、卫生热水、工艺热水等。。。。。。。。

产品结构：

1.锅炉本体：真空燃气锅炉本体的燃烧加热部分采用优质Q235板材及20#钢管材。。。。。。。。优点是大燃烧室，，，，，，锅炉炉膛热负荷小。。。。。。。。受热面积大，，，，，，体积小，，，，，，结构紧凑，，，，，，而且容水量小，，，，，，升温速度快。。。。。。。。加之在上部连为一体的负压蒸发室，，，，，，性能稳定，，，，，，运行可靠。。。。。。。。由于负压蒸发室空间较大，，，，，，插入的换热器，，，，，，可根据用户的需求制造。。。。。。。。一般卧式锅炉均采用直管型换热器，，，，，，两端封头和接管可以拆卸，，，，，，方便用户维护保养，，，，，，清洗换热器水管。。。。。。。。

2.换热器的制造与构造：换热器采用不锈钢材质，，，，，，以管束方式插入负压蒸发室内，，，，，，两端用法兰连接。。。。。。。。其优点：拆卸方便，，，，，，更换简单、不易腐蚀、便于保养清洗，，，，，，经久耐用。。。。。。。。

3.自动化控制：控制部分选用先进控制器，，，，，，自动检测炉水温度，，，，，，出水温度；；；；；；；自动检测燃烧器和炉体内部的故障；；；；；；；通过程序设定可控制燃烧时间；；；；；；；能够正确地根据负荷的变化，，，，，，自动调整燃烧全过程，，，，，，减少因负荷的变化引起的启动与停止的次数，，，，，，使锅炉正常的运行，，，，，，减少启停时吹扫热的损失。。。。。。。。

4.燃烧设备：由于燃气真空热水锅炉的特殊设计，，，，，，根据燃料类型及用户需求，，，，，，通过专用安装板，，，，，，可配置各种进口、国产的燃油、燃气燃烧器。。。。。。。。

性能优势

1.安全可靠：真空相变锅炉因其介质流通系统的压力低于大气压力，，，，，，机组运行时的内部绝对压力为0.02～0.08MPa，，，，，，机组处于真空状态，，，，，，因而不会发生爆炸。。。。。。。。

2.可一机多用：一台锅炉（也称热水机组）可配置多个换热器，，，，，，供应不同温度、不同用途的热水，，，，，，如中央空调用水、卫生热水、工艺热水等。。。。。。。。

3.热效率高：采用三回程结构，，，，，，第二回程烟管采用螺纹烟管，，，，，，强化传热，，，，，，第三回程烟管采用光烟管，，，，，，有效降低烟气流动阻力。。。。。。。。受热面大，，，，，，热媒温度低，，，，，，传热温差大，，，，，，排烟温度低。。。。。。。。独特的湿背回燃室结构，，，，，，摒弃了传统耐火隔热材料，，，，，，大幅降低机组前烟室温度，，，，，，再加上整机采用优质硅酸铝保温，，，，，，使得机组热损失降至极限，，，，，，整机热效率达到92%以上。。。。。。。。炉体永不结垢，，，，，，能长年保持高效率运行。。。。。。。。

4.使用寿命长：锅炉内部不发生结垢，，，，，，增加了锅炉使用的寿命，，，，，，是一般锅炉寿命1.5～2倍。。。。。。。；；；；；；；蝗绕鞑糠植捎貌恍飧止苤圃，，，，，，耐腐蚀，，，，，，设计使用寿命在20年以上。。。。。。。。

5.控制准确：根据外界负荷变化，，，，，，全自动调节运行，，，，，，热水温度可在20～90℃之间自由设定，，，，，，设定后机组能自动调节温度，，，，，，确保恒温。。。。。。。。

6.高标准配置：锅炉燃烧及控制系统元器件均采用进口优质配件，，，，，，如：德国威索燃烧机或意大利百得、利雅路燃烧机；；；；；；；德国SEMIENS触摸屏、PLC可编程控制器等，，，，，，性能可靠，，，，，，运行维护费用低。。。。。。。；；；；；；；槿刃矢，，，，，，节省燃料费；；；；；；；全自动运行，，，，，，不需要专业操作人员，，，，，，节约人工费用；；；；；；；不需年检，，，，，，维护管理费用低。。。。。。。。

7.安装方便：机组采用内置热交换器，，，，，，系统上无须配备水处理、换热器等外部设备，，，，，，只需接通外部管路即可使用，，，，，，安装要求及费用大大降低。。。。。。。。

8.直管换热，，，，，，保养方便：真空热水机组内置热交换器的换热管采用不锈钢管直管束，，，，，，即使机组经过长期运行传热管内部有污垢存在，，，，，，只需拆开两端水室封头，，，，，，用毛刷进行简单机械清洗即可。。。。。。。。

9.符合环保要求：燃料完全燃烧，，，，，，烟尘排放极低；；；；；；；二次燃烧，，，，，，有效抑制NOX生成；；；；；；；炉膛背压低，，，，，，燃烧噪音小。。。。。。。。

技术参数

真空热水锅炉
型号规格	额定热功 率(MW)	额定工作 压力(MPa)	额定出水 温度(℃)	额定回水 温度(℃)	适用燃料	在线订购	水容量(L)
ZWNS0.35-85/60-Y、Q	0.35	-0.02	85	60	轻油 重油 天然气 城市煤气 焦炉煤气		1340
ZWNS0.48-85/60-Y、Q	0.48						2000
ZWNS0.6-85/60-Y、Q	0.6						2400
ZWNS0.7-85/60-Y、Q	0.7						2500
ZWNS1.05-85/60-Y、Q	1.05						3250
ZWNS1.4-85/60-Y、Q	1.4						3950
ZWNS1.75-85/60-Y、Q	1.75						4920
ZWNS2.1-85/60-Y、Q	2.1						5950
ZWNS2.8-85/60-Y、Q	2.8						7430
ZWNS3.5-85/60-Y、Q	3.5						9250
ZWNS4.2-85/60-Y、Q	4.2						10340
ZWNS5.6-85/60-Y、Q	5.6						12167
ZWNS7-85/60-Y、Q	7						13986
